FSAALT (ejecutado)

Casa del Acantilado en Calpe

Fran Silvestre Arquitectos

2005 - 2012

Premios

Red Dot Design Award 2013

Fotografía

Gemma Aparicio

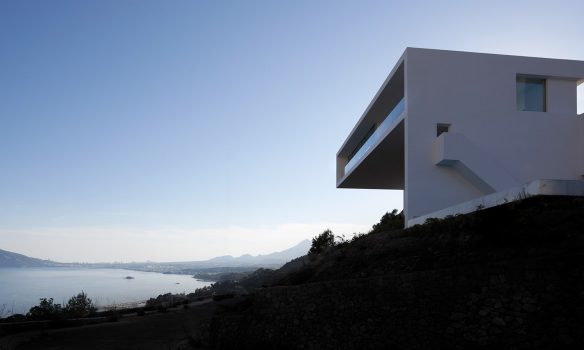

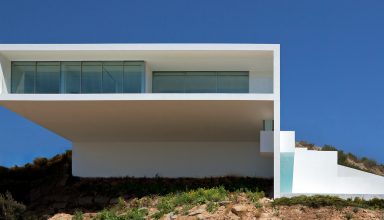

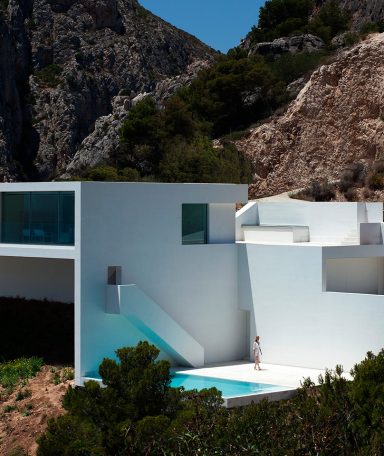

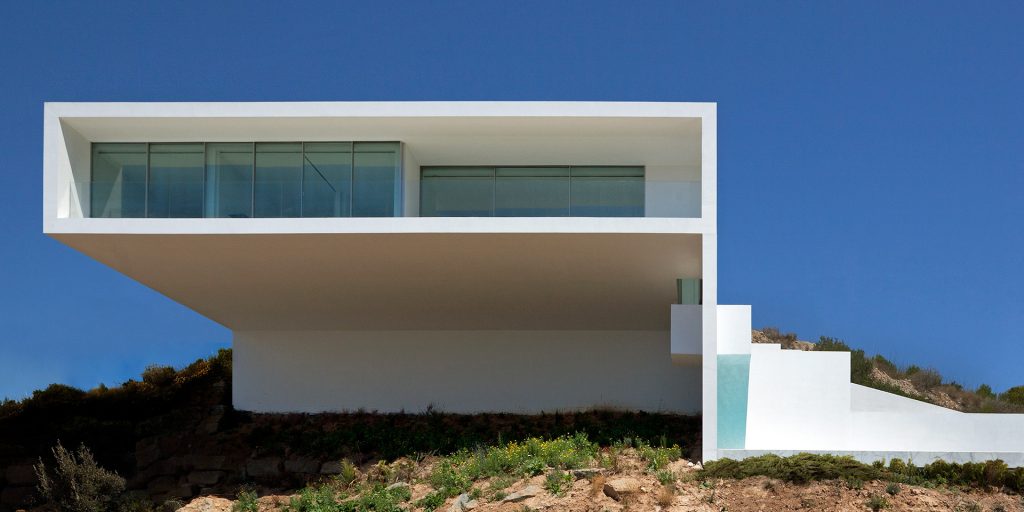

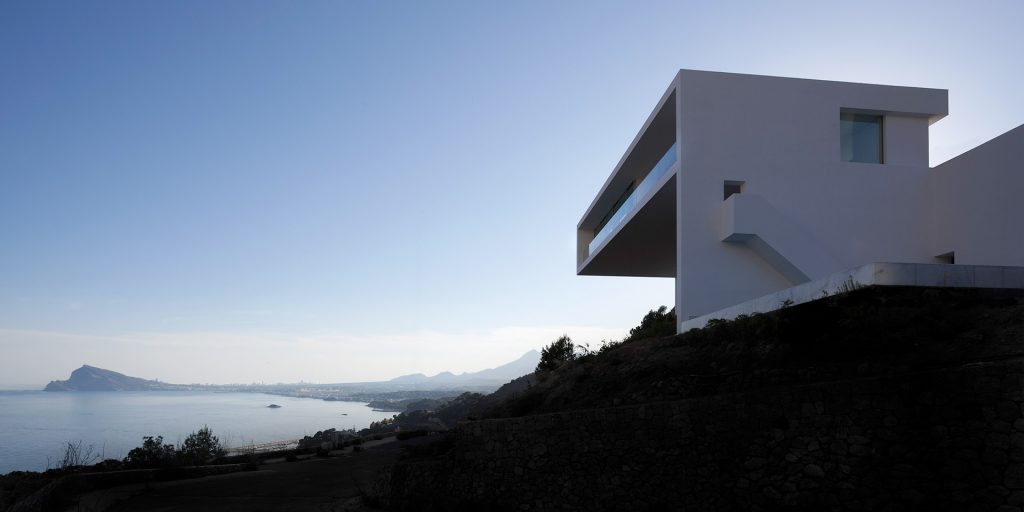

Frente a una parcela triangular y en extrema pendiente, unas magníficas vistas que invitan a mirar hacia el horizonte, flotando entre el mar y el cielo. Lejos de asentarse sobre el terreno rocoso de la compleja parcela, la casa queda completamente en voladizo. El pescante en un extremo, y un muro únicamente atravesado por el acceso al atrio de la piscina, en el otro extremo, sirven de apoyo para el cuerpo principal de la vivienda, que, sin soportes inferiores, flota gracias a la colaboración conjunta de las losas y muros, materializando una pieza rígida, donde suelo, techo y paredes participan de la resistencia frente a la flexión causada por 18m de luz y 8m de vuelo. Estructura y arquitectura se funden en un solo objeto construido, donde la coordinación de los equipos de proyecto resulta fundamental para un resultado unitario de calidad.

La cimentación en el macizo rocoso permite que la casa parezca emerger de la montaña, gracias a la elevada capacidad portante del nivel de apoyo, junto a la ejecución de 4 anclajes en profundidad para movilizar tracciones en la zona trasera de la zapata principal del pescante.

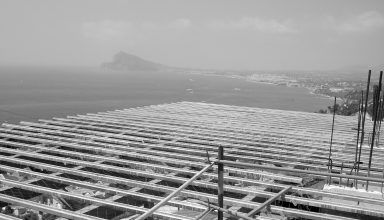

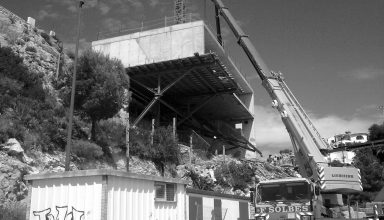

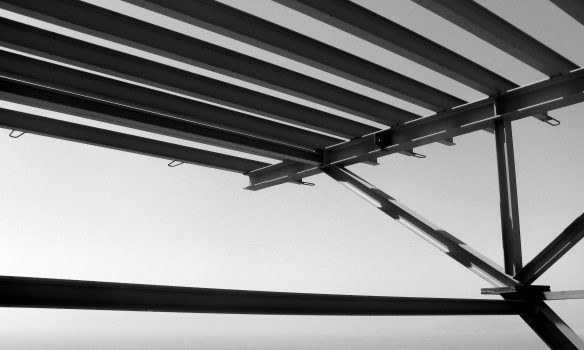

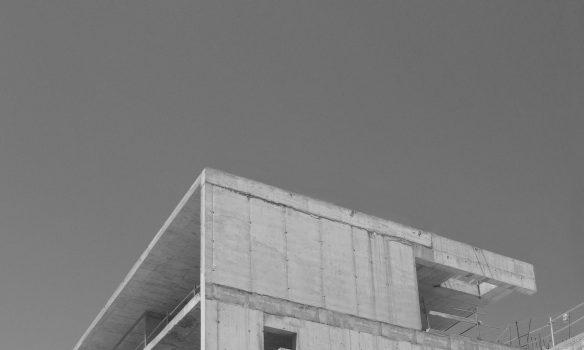

Además de las adecuadas prestaciones estructurales de la obra finalizada, este proyecto precisó del diseño, cálculo y ejecución del sistema provisional de cimbrado de las losas y muros del cuerpo volado, consiguiendo resolver la construcción con una fracción del coste presupuestado inicialmente. Se aprovechó de forma ingeniosa la capacidad portante de las pantallas enterradas en la roca, para volar un emparrillado metálico provisional, lo que, junto a la correcta planificación temporal del proceso de hormigonado, condujo a un sistema singular de ejecución, seguro y económico.

FSAALT_F15
FSAALT_F34
FSAALT_F33
FSAALT_F32
FSAALT_F31

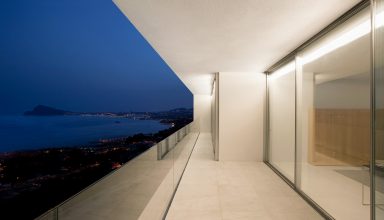

FSAALT_F29
FSAALT_F12
FSAALT_F11
FSAALT_F09
FSAALT_F07
FSAALT_F06

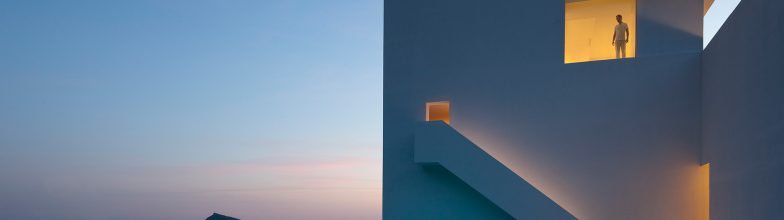

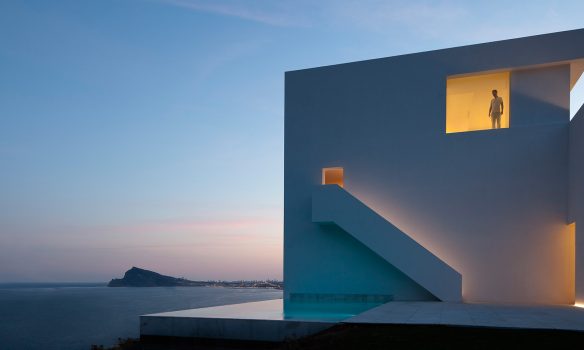

FSAALT_F05
FSAALT_F04
FSAALT_F02
FSAALT_F13
FSAALT_F10
FSAALT_F17

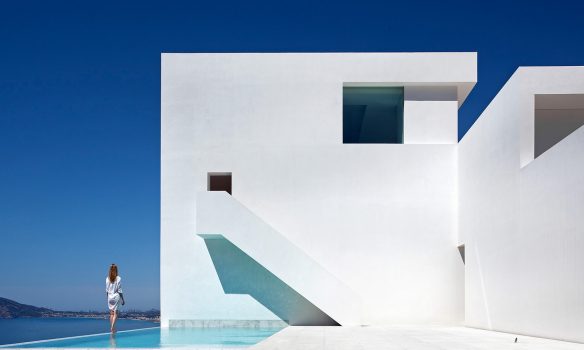

FSAALT_F01
FSAALT_C02
FSAALT_C09
FSAALT_C05
FSAALT_C03
FSAALT_C16

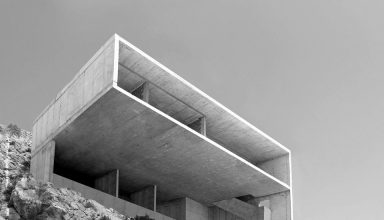

FSAALT_C15
