JGSMUX (ejecutado)

IES L’Allusser en Mutxamel

Javier García-Solera Vera

2005 - 2008

Fotografía

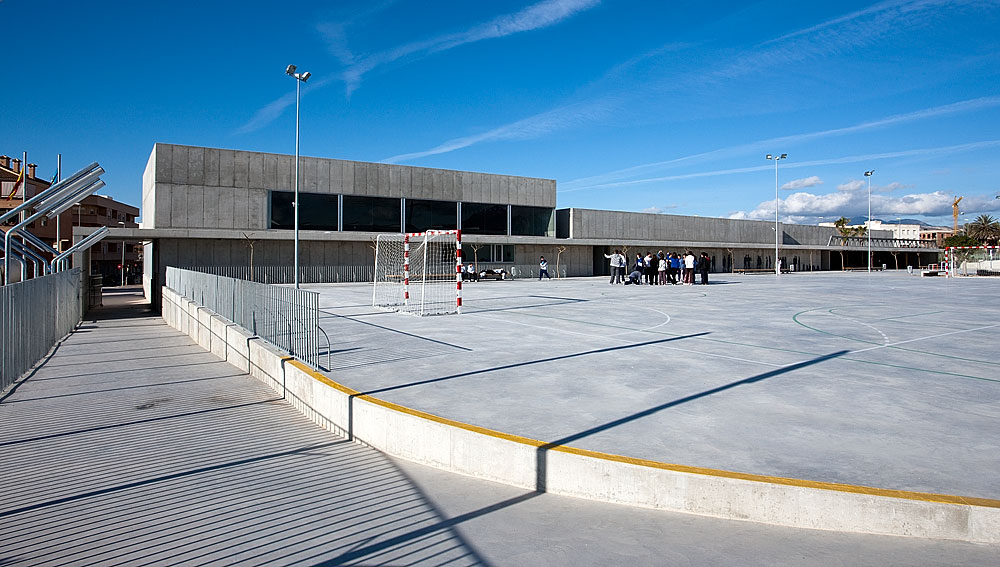

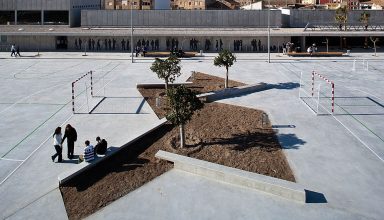

En una gran parcela trapezoidal, el programa se organiza en dos de sus bordes. Por un lado, el cuerpo de aulas y despachos, y enfrente, el conjunto de construcciones deportivas, quedando el espacio central liberado para incorporar las pistas deportivas de mayor escala.

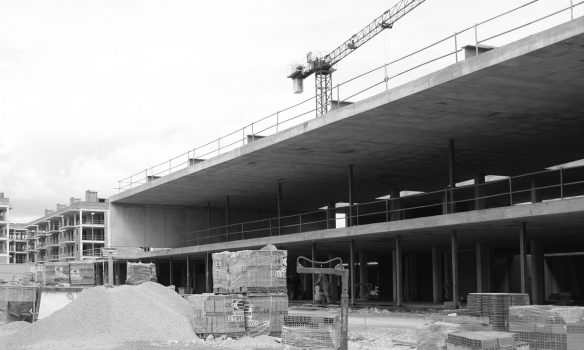

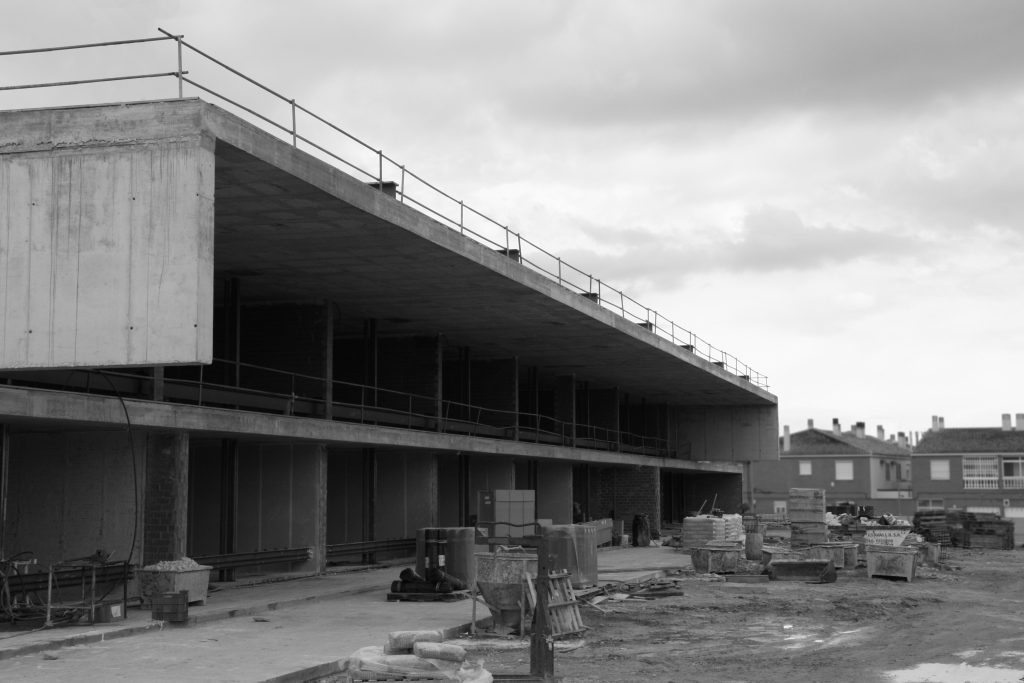

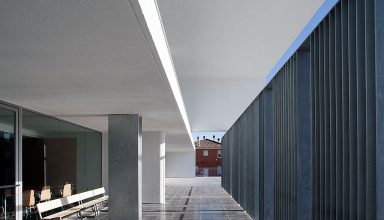

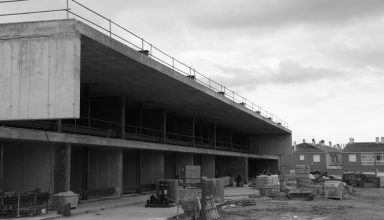

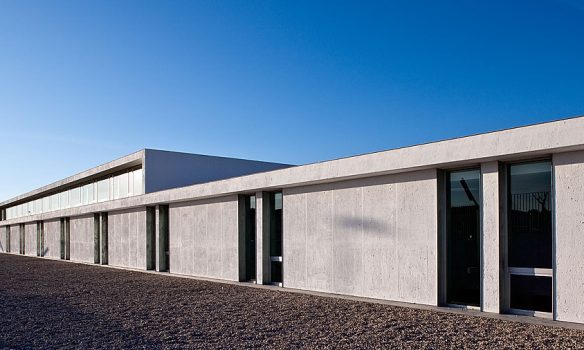

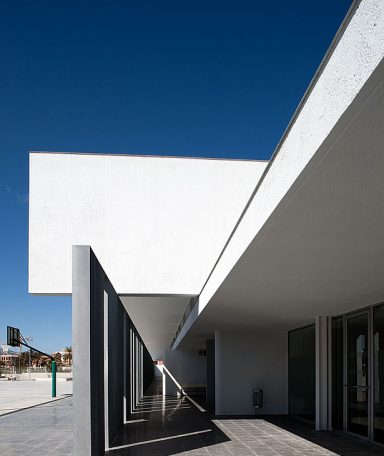

El cuerpo de aulas se resuelve mediante forjado reticular sobre soportes de hormigón armado en una estricta modulación de 3.65m, que, en planta superior, para albergar las aulas docentes se duplica hasta los 7.30m. La cubierta, en un gesto estructural, a la vez que arquitectónico, vuela, generando una protección natural frente al soleamiento y configurando un encintado que dota de carácter al edificio. El voladizo, de más de 5m se resuelve mediante vigas de acero peraltadas sobre el forjado reticular de la cubierta, quedando retranqueadas respecto del frente del cuerpo volado para ocultarse de las vistas, buscando pasar desapercibidas.

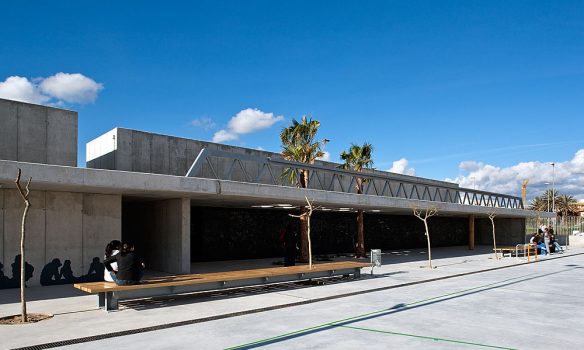

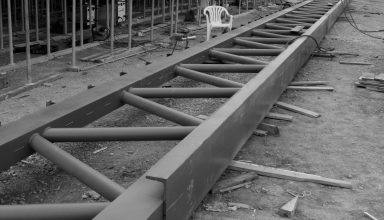

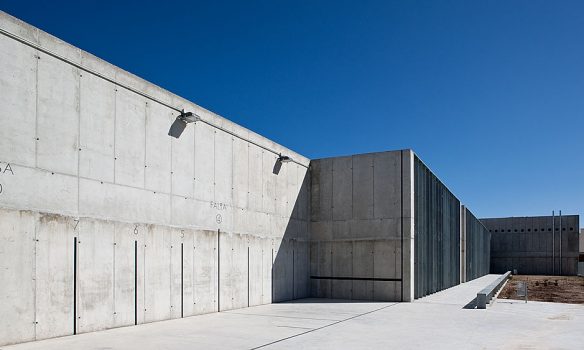

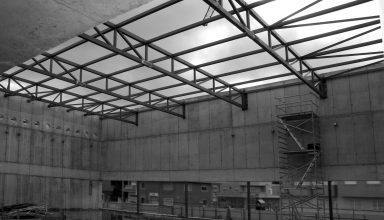

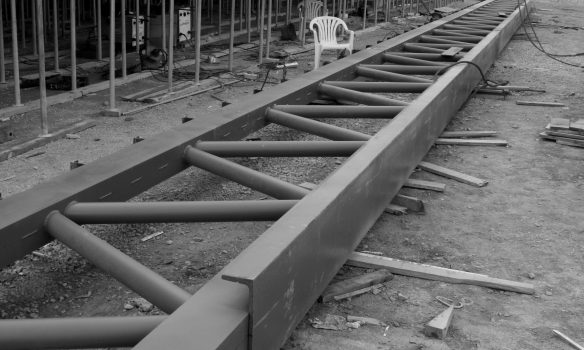

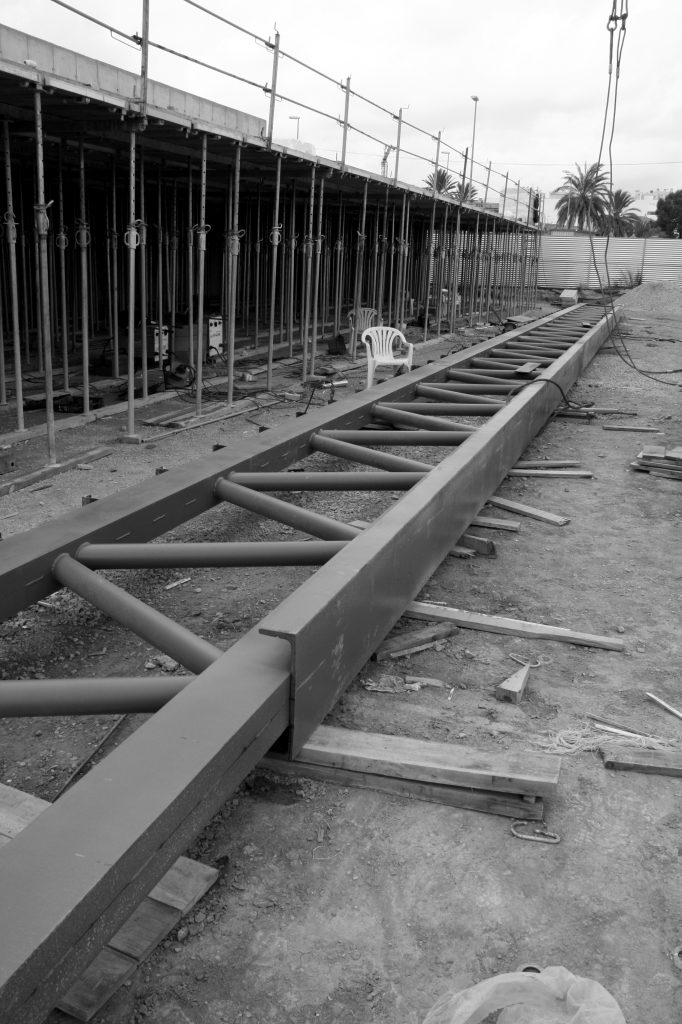

El gimnasio presenta muros de hormigón armado, sobre los que se apoyan cerchas metálicas en cubierta. La cubierta delante del frontón, galotxeta y trinquet se suspende de una gran viga celosía capialzada sobre el forjado de losa aligerada. Para resolver el pandeo lateral del cordón libre superior, se recurre al equilibrio natural entre signos de flexión alrededor del apoyo central, y al refuerzo mediante un perfil UPN tumbado y soldado sobre el cordón superior.
